2014.12.19 00:00

런던도시이야기 23. 킹스크로스파크 역사(Station Building)

 ♪ 킹즈크로스파크 역 : 기존의 역사에 내부 홀을 개조한 공간이 압권이었습니다.

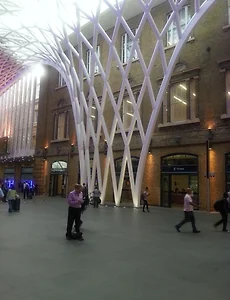

- 섬유조직같은 구조물 : 기둥의 모습이 마치 섬유조직이 상부로 펼쳐진것 같습니다.

- 다발기둥의 효과 : 이러한 다발 기둥이 몇곳에 설치되어 거대한 지붕을 방사형 형태로 엮겨 있는 모습입니다. 조명이 들어가니 다소 몽환적인 느낌마저 듭니다.

- 나무형태의 기둥 : 다발기둥과는 달리 하나의 기둥에서 상단에 손가락형태의 가지가 펼쳐져 구조재를 연결하고 있습니다.

- 이중외피의모습 : 내부 줄긴는 구조재이자 실내 마감재 역할을 하고, 별도의 지붕구조재 역할을 하는 구조재가 트러스 너머 보입니다. 유리를 고정하는 알루미늄바를 지탱하는 별도의 구조재는 보이지 않도록 최소화한 형태입니다.

- 2층 부분도 섬유조직형태처럼 곡선형태를 띠고 있군요, 마치 입벌린 개구리처럼,

- 이곳은 승강장입니다. 단순명료한 구조의 노출이 강건해 보입니다.



- 외관 및 역전광장전경입니다. : 반원과 정원의 단순한 형태입니다. 실내공간 디자인은 대영박물관 홀의 모습이미지와 흡사합니다. 노만포스터의 작품입니다. 건축가 1명이 도시경관 이미지에 미치는 영향이 지대한것 같습니다.

Trackback 0 Comment 0
2011.10.07 00:00

일본의 지속가능한 건축(17) : 카지마 건설 별관

● 이 건물은 일본 굴지의 건설회사중의 하나인 '가지마 건설' 본사건물로서 동경 미타노구 '아카사카(赤板)'지역에 위치하고 있으며 '가지마건설'의 계약업무만 전담으로 하는 사무실이다.
- 이 건물은 신축이 아니라 기존의 저층건물에서 고층으로 증축을 하면서, 상부에 6개층에 주거시설이 포함되는 복합건물이다.
- 주거와 업무시설이 복합될 경우 외부의 형태에서 기능상 다른 조건에 대응하기 위해 다른 형태의 외피가 형성되는 것이 일반적이나, 이 건물은 특수한 유리 조합 방식을 사용하여 기능이 다른 두 건물에 동일한 외관을 유지할 수 있도록 하여 도시경관 향상에 기여하고 있는 건물이다.

● 외관은 주거시설과 업무시설이 복합된 건물임에도 불구하고 잘 정돈되어있다.

● 야간에 조명이 켜질 경우에만 상하층의 용도가 다름을 알 수 있다.

● 외피의 모습이다. : 정방형 격자형태를 유지하기 위해 외벽에 프리캐스트 콘크리트 부재를 사용하여 격자형의 형태를 유지하고 있다.

● 창호의 외부 조절방식에 따라 연간 에너지사용량의 차이를 보여주는 도면이다.
- 좌측의 경우 업무시설의 창호에서 고효율 복층유리를 사용하고, 내부에 자동 차양시설을 설치하였을 경우 효과적이다.
- 중앙의 그림은 주거부분의 창호는 내부에 별도의 창을 설치하여 외부창과의 사이에 공기층을 확보하고, 외기창의 개폐로 공기를 순환시킴으로서 에너지 절감할 수 있는 방식이다.
- 우측의 그림은 주거에서 중간의 공기층에 냉기를 불어넣어서 하절기에 내부의 부하를 저감시키기 위한 방법이 적용되었다.

● 상부에 표기된 창호에서 발생하는 하절기의 온도분포이다.
- 이중창호일 경우 공기층에서 태양광의 열기를 자연환기나, 냉각된 공기에 의해 저감시킴으로 인해 내부에서 적정온도를 유지할 수 있다.

● 업무시설의 단면도에서 청정 상부에 설치된 수평바의 상단에 외기를 도입할 수 있는 그릴을 설치하여 천정면의 공간에 외기를 도입하여 실내에서 창문을 열지않고 외기를 도입함으로 인해 열손실을 최소화 할 수 있게하였다.
- 외기는 천정을 통해 도입하며, 배출은 실내 계단을 통해 상승기류에 의하여 상부로 배출하게 하여 자연대류에 의해 배출을 유도하는 방식이다.

● 마무리하면서
- 이 건물의 가장 큰 특징은 복합건물에서 나타나는 창호를 외부에서 한가지 형태로 일체화하여 외관을 반듯하게 잘 정비한 것이 특징이라 하겠다.
- 이로 인해 발생되는 내부기능에 따른 환기는 창호의 형태와 방식을 달리하여 처리한 것이 큰 특징이다.
- 업무시설은 로이 복층유리를 사용하여 천정 상단의 그릴을 통해 외기를 도입하는 방식을 택하였으며
- 주거 부분에서는 외부창 안에 공기층을 확보하고 실내에 별도의 추가창을 설치하여, 내부창과 외부창의 사이에 있는 형성된 공기층을 확보하고, 외부에 설치된 창의 개폐를 통해 자연순환하는 공기의 대류현상을 통해 실내의 환기 뿐만 아니라 냉난방 부하를 저감할 수 있는 획기적인 방법을 채택하였다.
- 우리나라에서 많이 건설되고 있는 주상복합 건물에 적용이 된다면, 외관의 향상과 함께 에너지 절감에 큰 효과가 있을 것이다. 반면 창호공사비가 조금 추가된다는 점을 감한하여야 할 것이다.

Trackback 0 Comment 2
  1. 창동오동동이야기 2011.10.07 11:58 신고 address edit & del reply

    선생님 안녕하세요. 도민일보 부설 지역스토리텔링연구소장 김태훈입니다. 저희가 창동오동동 스토리미디어를 오픈했는데요, 자주 찾아주시면 고맙겠습니다.^^ 글고 글도 써주시면 더더욱 고맙겠고요. 블로그에 써주시면 저희가 게재해드릴 수도 있어요. 물론 원고료도 드리구요.(큰 돈은 아닙니다만^^) 부탁 드릴게요~

  2. jenny94 2016.12.02 14:05 신고 address edit & del reply

    안녕하세요 건축을 공부하고 있는 대학생입니다
    친환경 건축 설계 과제로 바닥공조 사례를 찾고 있었는데 선생님의 글들이 많은 도움이 되었습니다 감사합니다!

2010.06.11 00:00

동경 이타바시(板橋)구 '에코 폴리스센터(Eco Polis Center)'

일본의 생태주거단지 (8) : 동경 이타바시(板橋)구 '에코 폴리스센터(Eco Polis Center)'

이타바시구는 동경의  23개 구중에서 북서측에 자리한 구로서, 동경의 자치단체중 처음으로 1999년에 환경경영의 국제규격인 'ISO 14001'의 인증을 취득하여, 환경도시를 명성을 얻고있는 자치단체다.
이타비시구의 환경행정의 거점으로 1995년에 '에코폴리스센터'를 설치하여 운영하고 있다.
센터의 운영은 구민과 공무원, 시민단체에 의해 이루어지고 있다.

* '에코 폴리스센터의 목적'
: 인간과 환경이 공생하는 도시를 실현하기 위하여 환경학습의 장을 제공하고, 환경정보를 교류하고, 이에 따른 신기술을 개발하여 보급위한것을 목적으로 하고 있다.

* 센터 개요
- 지하 2층, 지상 3층 건물로 태양광발전, 태양열 급탕, 빗물저장고를 설치하여 친환경 건축의 모델로서
- 1층에는 환경 정보자료실과 환경관련 전시를 위한 전시코너가 설치되어 있으며
- 2층에는 환경학습실과 다목적 집회실이
- 3층에는 환경 실습실과 커뮤티티 코너와 사무실이
- 지하 1층에는 리사이클 센터와 리사이클 공방, 시청각 홀이 설치되어 있다.
           ▲ 건물 배치형태 : 가운데 중정을 두고, 건물은 정남향으로 도로면에 약간 경사지게 배치되어 있다.

* 운영 방법
- 단체회원을 등록하여 회원단체와 파견된 공무원에 의해 유지관리되고 있다.
- 단체회원 등록은 5인이상 단체로 구내에 거주, 근무, 재학중인 학생 및 사회인들에 의해 운영되고 있다.
- 시설 이용은 유료이며, 회원들은 시설 이용시 감면혜택을 받고 있다.
- 구청의 민원 문화부 출장소가 있어 지역 주민들과 쉽게 접촉할 수 있도록 되어있다.
- 지역의 환경과 생태계 조사 및 실험을 통해 환경정보를 관리하고 있다.
- 구민들에게 생태강조, 재활용 강좌, 어린이 환경교실, 나무의 건강진다, 에코 쿠킹, 우리집 생활방식 체크와 같은 실습형 강좌를 제공하고 있다.
- 고령자들의 쉼터가 마련되어 있으며, 리사이클 공방에서는 노인들이 구두, 우산 및 가전 집기들을 수선하는 공방을 운영하고 있다.
- 재활용품 장터를 운영하여, 중고품을 기증, 교환, 판매를 하고있다.
- 정기적으로 소식지를 만들어 회원들에게 정보를 제공하고 있다

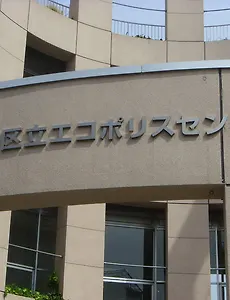

             ▲ 건물입구에 구청 지향하는 목표로
            '평화도시 선언', '환경도시선언', '교통안전도시 선언', '건강복지 도시 선언'이 눈길을 끌었다.

                ▲ 방문단에게 센터의 개요에 대해 설명하고 있다.








▲ 지하 1층에 있는 환경정보 자료실 : 구민들이 자유롭게 열람할 수 있도록 되어 있었다.












▲ 리사이클 센터 : 중고품 취급하는 벼룩시장으로 의류에서 부터 문방용품, 완구 등 다양한 물품을 판매학고 있다.

             ▲ 리사이클 공방 : 우산, 구두, 가전용품등을 수리해 주는 코너로 노인들에 의해 운영되고 있다.






▲ 환경관련 기사를 스크랩한 게시판














                     ▲ 센터에서 발행하는 소식지 '에코뽀': 각종 강좌, 전시, 행사소식을 전하고 있다.

                    ▲ 옥상에 태양광발전 집광판과, 태양열 온수기가 설치되어 있다.

                      ▲ 외벽면에 설치된 자투리 조경

                      ▲ 외벽면은 이중외피로 하여 냉방부하를 저감하는 역할을 하고있다.

                      ▲ 이타바시구의 환경정책의 요람 '에코 폴리스센터'
                      : 나오면서 "우리나라에서도 이런시설 하나쯤 있었으면--" 하는 생각이 들었다.


<< 환경정책의 요람 '에코폴리스 센터' >>


- 시민들에게 환경교육을 위해 각종 강좌는 구의 직원이나 NGO의 멤버들이 강사가 되어 물, 녹색, 에너지, 쓰레기 등에 애해서 함께 생각하는 시간을 마련하여 시민, 사회단체가 환경교육에 참여하는 중추적인 역할을 하고 있었다.

- 시범단지조성이나, 옥상녹화 사업등과 같은 가시적인 사업과 아울러 시민교육을 위한 이러한 센터의 역할
과 기능은 자치단체와 시민이 참여하여 만들어가는 환경도시운동의 일환으로 우리에게 많은 본보기를 보여주고 있다

- 환경수도를 지향하는 창원시의 환경정책의 수립 및 시행에 벤치마킹할 만한 사례라는 생각이 들었다.
Trackback 0 Comment 0
